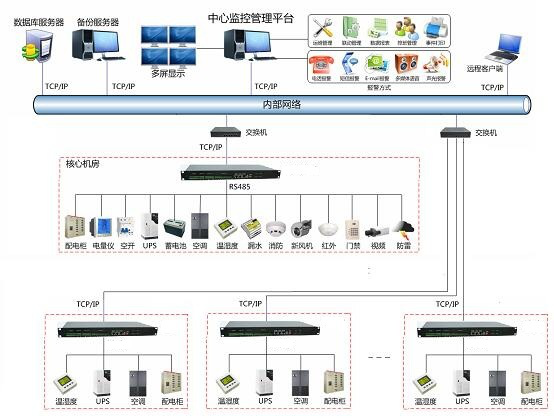

系統架構圖

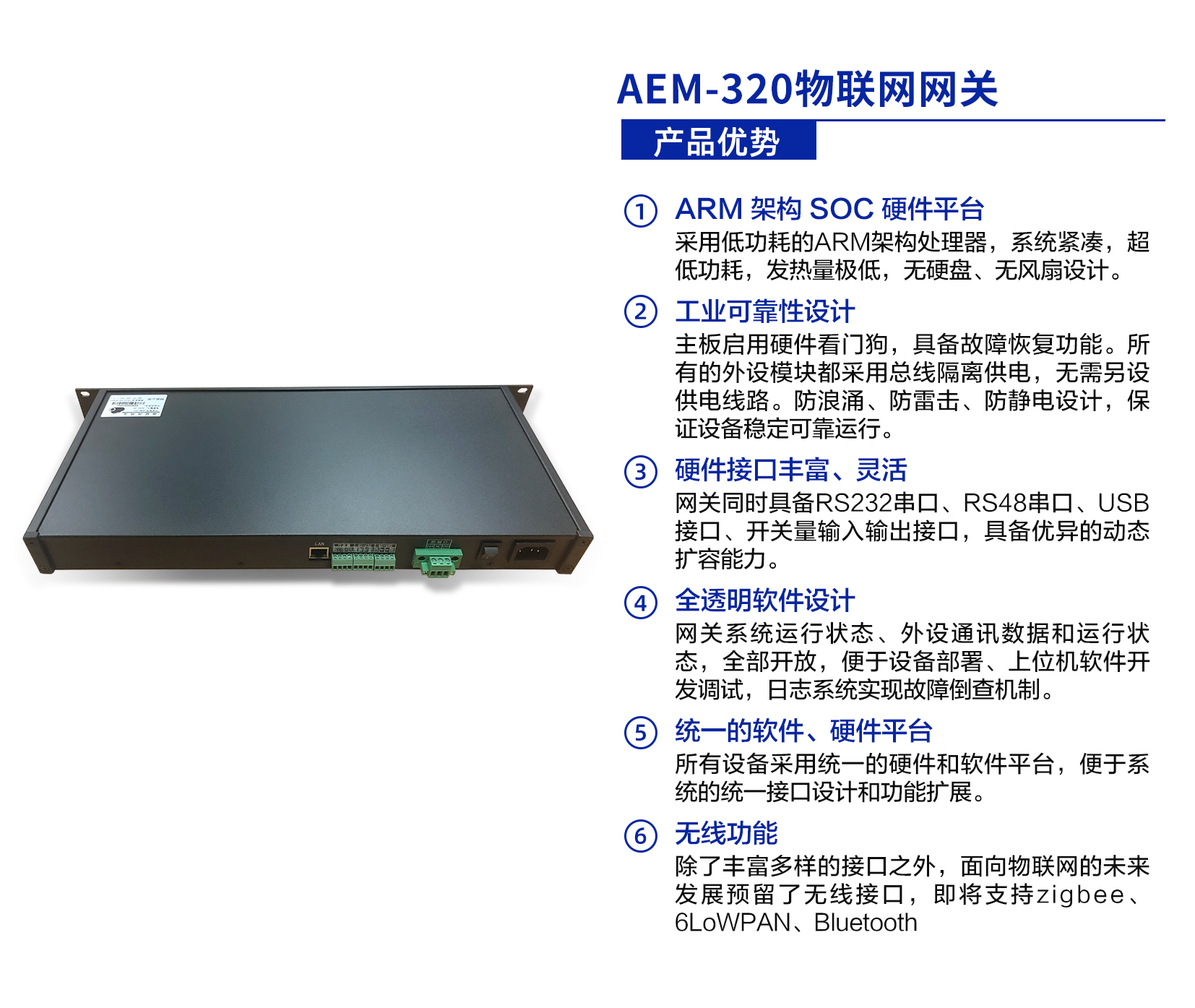

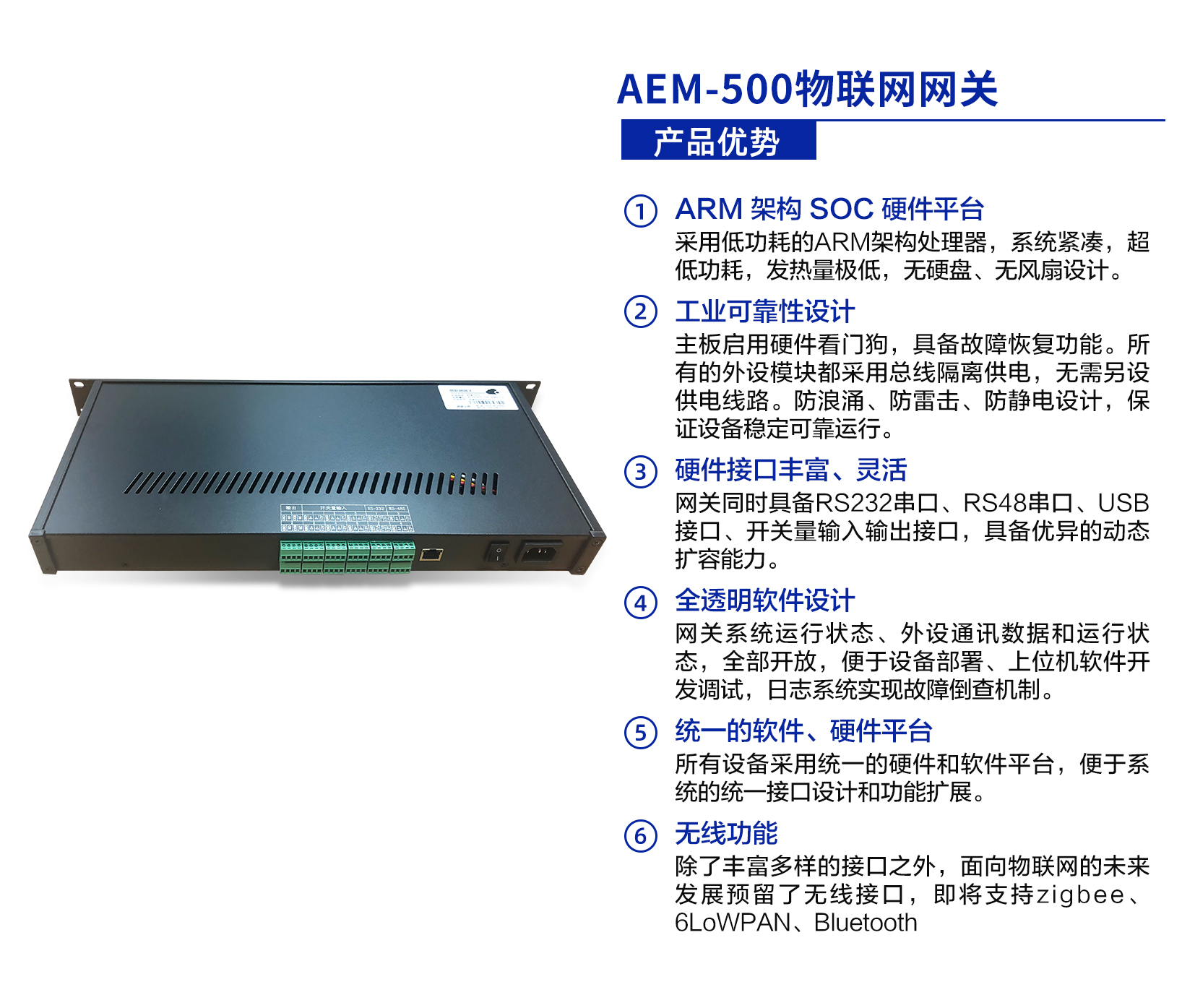

這是一張WIPS產品架構圖，機房安裝一個AEM物聯網網關，它收集機房的動力和環境信息（如配電系統、UPS系統、精密空調系統、漏水、溫濕度、消防報警、新風系統、視頻監控、入侵報警系統、門禁系統等），通過網絡傳送給中心服務器，服務器上運行WIPS軟件系統，高效地存儲、處理著每個網點發來的信息，根據事先設定的規則，處理各種故障信息，及時向相對應的管理員報障。
整個系統主要由以下5個功能模塊組成：采集模塊部分、傳輸模塊部分、處理模塊部分、報警模塊部分、遠程處理模塊部分。
采集模塊部分: 實時采集供配電、UPS、空調、漏水、溫濕度、消防、服務器、網絡設備、各種傳感器等參數、信號。
傳輸模塊部分：將采集的信號通過RS485總線、TCP/IP、無線等方式經過數據轉換后，直接傳送到監控主機。
處理模塊部分：將收集到的信號通過監控軟件進行分析、比較、處理并給出相關意見。
報警模塊部分：該報警模塊部分可以根據用戶不同的需要有選擇的進行報警，可以分級別進行設置語音、電話、短信等報警。通過增加不同的報警設備也可以滿足不同的報警需求。
遠程處理模塊部分：可以分為IE部分和客戶端部分。具有通過網絡在遠程主機上以IE的方式進行瀏覽的功能，在本系統中監控中心的管理服務器和現場的監控服務器均支持IE瀏覽功能。從而便于管理人員隨時隨地了解機房的實際工作狀況，實現管控一體化，在遠程的管理人員可以通過瀏覽器，直接觀看監控設備的參數狀態；客戶端部分可以通過下載客戶端并安裝的方式進行查看和設置，并且瀏覽到的監控畫面與監控中心管理服務器和各現場監控服務器保持一致，通過該界面遠程監控設備的運行狀況。
系統界面

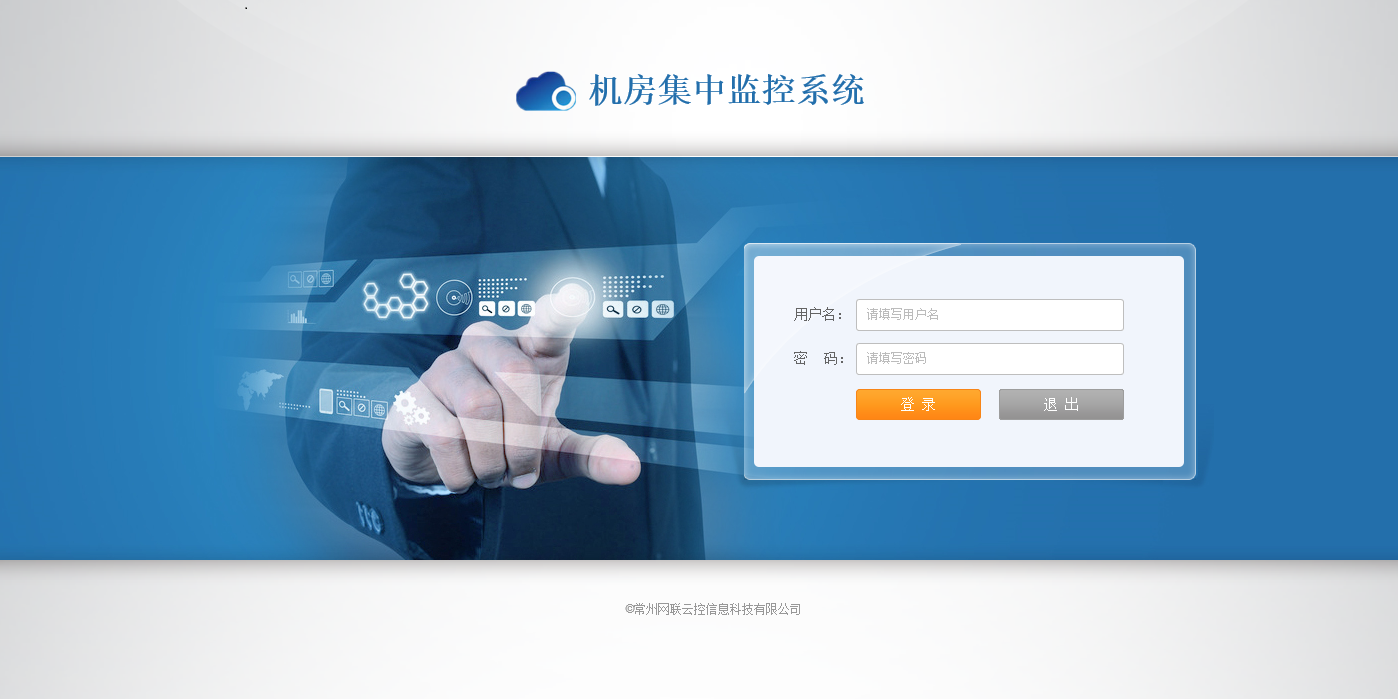

簡潔高效的主控界面

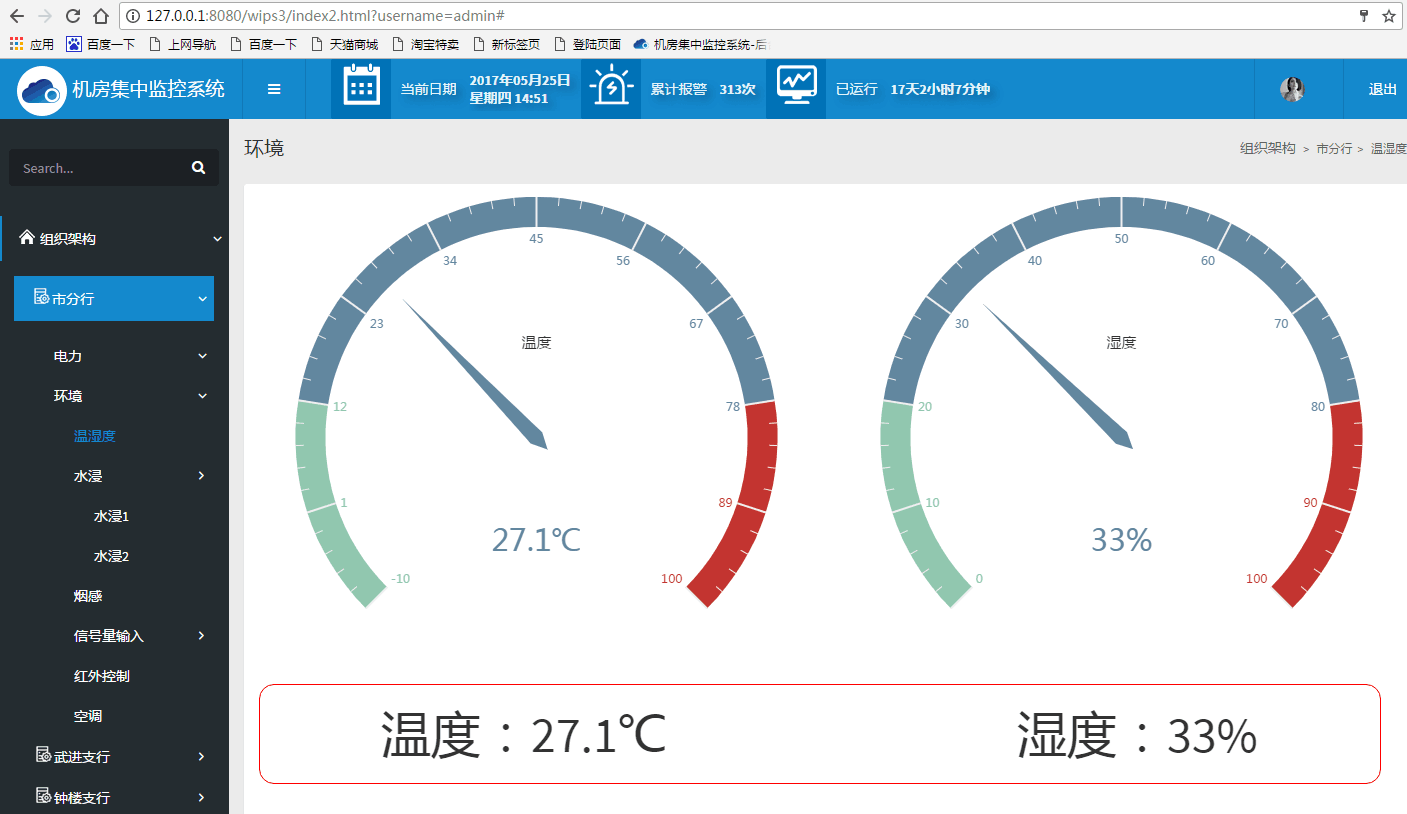

生動形象的運行界面

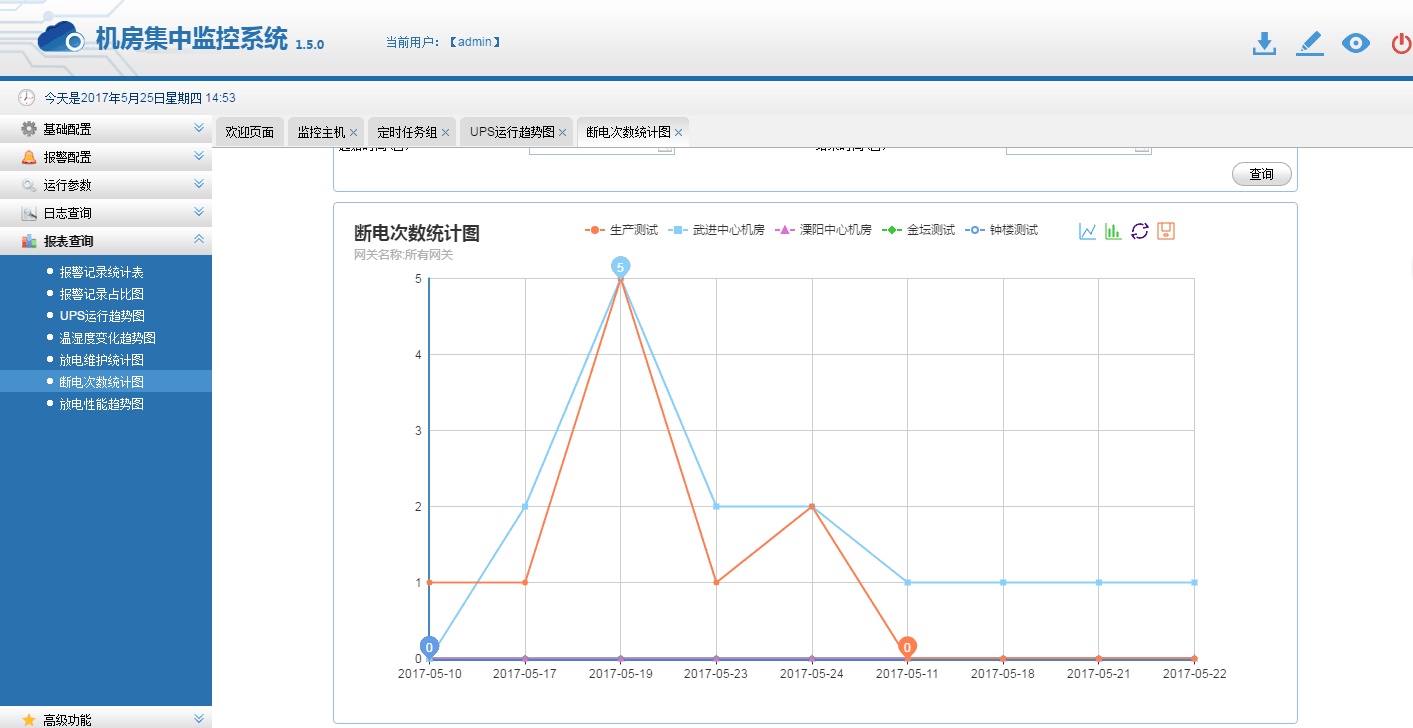

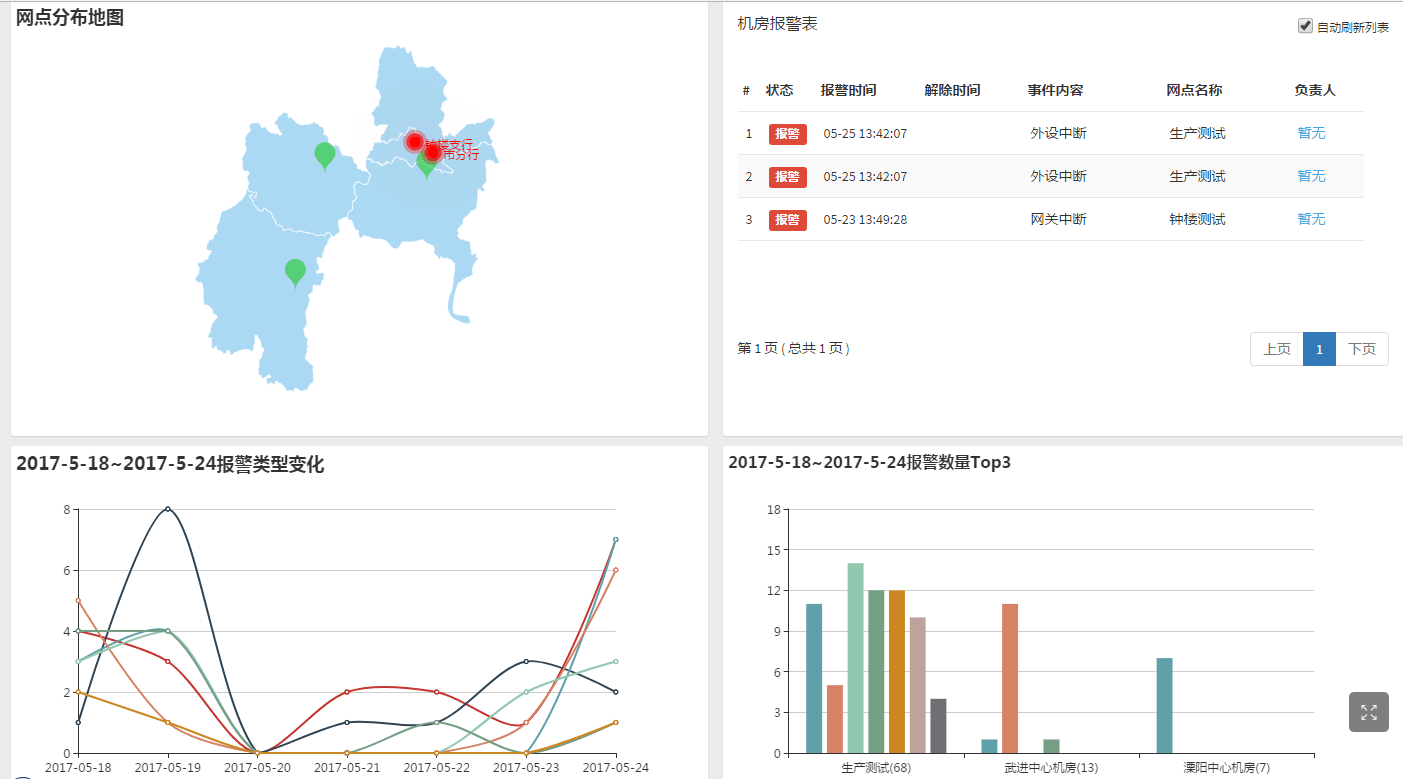

一目了然的故障分析
